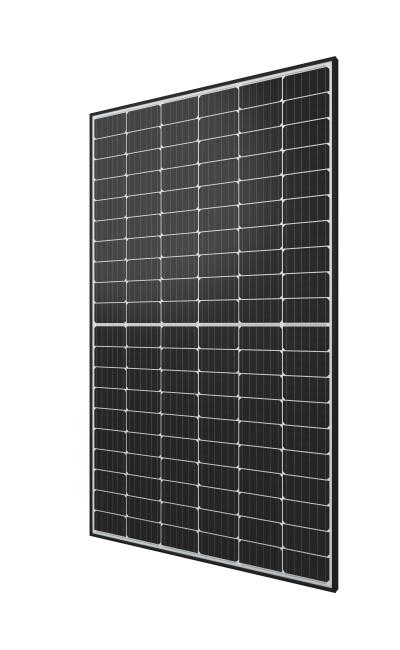

Q.PEAK
DUO-G5
315
320
325
330
335
MONOKRYSTALICZNE
WYSOKA, TRWAŁA WYDAJNOŚĆ
- TECHNOLOGIA KOMÓRKOWA Q.ANTUM: NISKIE KOSZTY PRODUKCJI PRĄDU
Wyższe plony z danej powierzchni i najniższe koszty BOS dzięki wysokim klasom wydajności i efektywności do 20,2 %.
- INNOWACYJNA TECHNOLOGIA DO ZASTOSOWANIA PRZY KAŻDEJ POGODZIE
Optymalne uzyski przy wszystkich warunkach pogodowych dzięki
nadzwyczajnie dobremu zachowaniu w warunkach słabego światła i przy wysokiej temperaturze.
- DŁUGOTRWAŁA WYSOKA WYDAJNOŚĆ
Długotrwałe bezpieczeństwo uzysku dzięki technologiom Anti LID i Anti PID Technology1, Hot-Spot Protect i Traceable Quality Tra.Q™.
- NADAJE SIĘ DO STOSOWANIA W EKSTREMALNYCH WARUNKACH ATMOSFERYCZNYCH
Rama z nowoczesnego stopu aluminium, przeznaczona do
wysokich obciążeń śniegiem (5400 Pa) i wiatrem (4000 Pa).
- NAJNOWOCZEŚNIEJSZA TECHNOLOGIA MODUŁÓW SOLARNYCH
Q.ANTUM DUO łączy w sobie najnowszą technologię półogniwa i innowacyjne
oprzewodowanie ogniw z wyrafinowaną Q.ANTUM Technology.
- BEZPIECZEŃSTWO INWESTYCJI
Bezpieczeństwo inwestycji objęte 12-letnią gwarancją produktu oraz 25-letnią gwarancją na liniową pracę instalacji2.
| SPECYFIKACJA MECHANICZNA | |
|---|---|
| Wymiary | 1685 mm × 1000 mm × 32 mm (łącznie z ramą) |
| Waga | 18,7 kg |
| Przednia powłoka | 3,2 mm termicznie wzmocnione szkło z technologią antyrefleksyjną |
| Tylna powłoka | folia wielowarstwowa |
| Rama | Czarny, aluminium anodowane |
| Ogniwo | 6 × 20 monokrystaliczne półogniwa słoneczne Q.ANTUM |
| Gniazdo przyłączeniowe | 53-101 mm × 32-60 mm × 15-18 mm Klasa ochronności IP67, z diodami obejściowymi |
| Kabel | 4 mm² kabla solarnego; (+) ≥ 1100 mm, (−) ≥ 1100 mm |
| Urządzenie wtykowe | Stäubli MC4, Amphenol UTX, Renhe 05-6, Tonglin TL-Cable01S, JMTHY JM601; IP68 or Friends PV2e; IP67 |
| STANDARDOWYCH WARUNKACH TESTOWYCH, STC1 | 315 | 320 | 325 | 330 | 335 |
|---|---|---|---|---|---|
| Moc w punkcie MPP1 (PMPP) [W] | 315 | 320 | 325 | 330 | 335 |
| Prąd zwarcia1 (ISC) [A] | 10,04 | 10,09 | 10,14 | 10,20 | 10,25 |
| Napięcie jałowe1 (UOC) [V] | 39,87 | 40,13 | 40,40 | 40,66 | 40,92 |
| Prąd w punkcie MPP (IMPP) [A] | 9,55 | 9,60 | 9,66 | 9,71 | 9,76 |
| Napięcie w punkcie MPP (UMPP) [V] | 32,98 | 33,32 | 33,65 | 33,98 | 34,31 |
| Efektywność1 (η) [%] | ≥ 18,7 | ≥ 19,0 | ≥ 19,3 | ≥ 19,6 | ≥ 19,9 |
| NORMALNYCH WARUNKACH EKSPLOATACJI, NMOT2 | 315 | 320 | 325 | 330 | 335 |
|---|---|---|---|---|---|
| Moc w punkcie MPP (PMPP) [W] | 235,8 | 239,5 | 243,2 | 247,0 | 250,7 |
| Prąd zwarcia (ISC) [A] | 8,09 | 8,13 | 8,17 | 8,22 | 8,26 |
| Napięcie jałowe (UOC) [V] | 37,59 | 37,84 | 38,09 | 38,34 | 38,59 |
| Prąd w punkcie MPP (IMPP) [A] | 7,52 | 7,56 | 7,60 | 7,64 | 7,69 |
| Napięcie w punkcie MPP (UMPP) [V] | 31,36 | 31,68 | 32,00 | 32,31 | 32,62 |
| GWARANCJA WYDAJNOŚCI Q CELLS |
|---|
| Minimalnie 98 % mocy znamionowej w ciągu pierwszego roku. Następnie spadek o maks. 0,54 % na rok. Przynajmniej 93,1 % mocy znamionowej po 10 latach. Przynajmniej 85 % mocy znamionowej po 25 latach. |
| Wszystkie dane w granicach tolerancji pomiaru. Pełna gwarancja dotycząca produktu i wydajności zgodnie z aktualnie obowiązującymi gwarancjami spółek dystrybucyjnych Q CELLS w danym państwie. |
| WSPÓŁCZYNNIKI TEMPERATURY | |
|---|---|
| Temperaturowy współczynnik prądu ISC (α) [% / K] | +0,04 |
| Temperaturowy współczynnik mocy PMPP (γ) [% / K] | −0,36 |
| Temperaturowy współczynnik napięcia UOC (β) [% / K] | −0,27 |
| Normal Module Operating Temperature (NMOT) [°C] | 43 ± 3 |
| PARAMETRY DLA POŁĄCZENIA SYSTEMU | |
|---|---|
| Maksymalne napięcie systemu (USYS) [V] | 1000 |
| Maksymalny prąd wsteczny (IR) [A] | 20 |
| Maks. dop. obciążenie ciśnienia / rozciągające [Pa] | 3600 / 2667 |
| Maks. Test obciążenia ciśnienia / rozciągające [Pa] | 5400 / 4000 |
| Klasa bezpieczeństwa | II |
| Ochrona przeciwpożarowa | C |
| Dopuszczalna temperatura modułu przy pracy ciągłej | −40 °C – +85 °C |
| KWALIFIKACJE I CERTYFIKATY |
|---|
| VDE Quality Tested; IEC 61215:2016; IEC 61730:2016, klasa stosowania II Niniejsza karta charakterystyki odpowiada normie DIN EN 50380. |
