Łączenie paneli fotowoltaicznych – jak zrobić to dobrze?

Zastanawiasz się jak prawidłowo łączyć panele fotowoltaiczne, by instalacja działała wydajnie i bezpiecznie? Które połączenie będzie lepsze – szeregowe, równoległe, a może mieszane? Sprawdź, od czego zależy wybór odpowiedniej konfiguracji i jakie błędy mogą obniżyć efektywność całego systemu.

Na czym polega łączenie paneli fotowoltaicznych?

Łączenie paneli fotowoltaicznych polega na elektrycznym połączeniu kilku lub kilkudziesięciu modułów PV w celu stworzenia większego systemu o pożądanych parametrach. Pojedyncze jednostki współpracują w specjalnych obwodach, zwiększając całkowitą moc, napięcie lub natężenie prądu instalacji.

Trzy podstawowe sposoby połączeń

• Łączenie szeregowe paneli fotowoltaicznych: Szeregowe łączenie paneli fotowoltaicznych polega na tym, że moduły ustawione jeden za drugim, sumują napięcia, natężenie prądu pozostaje niezmienne,
• Łączenie równoległe paneli fotowoltaicznych: Równoległe łączenie paneli fotowoltaicznych polega na tym, że dodatnie bieguny łączone razem, podobnie ujemne, sumuje natężenie prądu przy stałym napięciu,
• Konfiguracja mieszana: Konfiguracja mieszana to sposób łączenia paneli fotowoltaicznych, który łączy połączenia szeregowe i równoległe, tworząc bardziej złożone układy dostosowane do wymagań instalacji.

Parametry elektryczne modułów

Każdy panel generuje określone napięcie i natężenie prądu mierzone w standardowych warunkach testowych. Typowy moduł krzemowy wytwarza około 30–40 V przy natężeniu 8–12 A i mocy szczytowej 300–400 W. Dzięki łączeniu możliwe jest skalowanie tych wartości i dopasowanie ich do wymagań konkretnej instalacji.

Praktyczne aspekty montażu

Wykorzystuje się specjalne przewody DC wyposażone w złącza MC4, które gwarantują wodoodporne i bezpieczne połączenia. Każdy panel posiada dwa przewody wyjściowe – dodatni i ujemny, które łączy się z przewodami innych modułów zgodnie z wybranym schematem.

Planowanie i zgodność parametrów

Czy można łączyć różne panele fotowoltaiczne? Aby połączyć panele fotowoltaiczne, proces wymaga starannego planowania z uwzględnieniem charakterystyk elektrycznych poszczególnych modułów. Prawidłowe łączenie polega na tym, że wszystkie panele w jednym szeregu powinny posiadać identyczne parametry, szczególnie natężenie prądu – różnice mogą powodować straty mocy.

Zjawisko niezgodności powstaje, gdy parametry się różnią, a słabszy panel ogranicza wtedy wydajność całego szeregu.

Ograniczenia systemowe

System musi respektować maksymalne napięcie falownika fotowoltaicznego. Nowoczesne falowniki akceptują napięcia wejściowe od 150 V do 1000 V, co determinuje maksymalną liczbę paneli możliwych do szeregowego połączenia.

Korzyści właściwego łączenia

Odpowiednie łączenie modułów fotowoltaicznych zapewnia optymalne wykorzystanie powierzchni dachu oraz maksymalizuje produkcję energii z całej instalacji. Stanowi fundament projektowania każdego systemu PV, bezpośrednio wpływając na efektywność ekonomiczną i techniczną przedsięwzięcia.

Dlaczego łączenie paneli fotowoltaicznych zwiększa efektywność systemu?

Łączenie paneli fotowoltaicznych stanowi fundament wydajnej instalacji słonecznej. Dzięki temu zabiegowi możesz dopasować charakterystyki elektryczne do specyfikacji falownika oraz lokalnych uwarunkowań. Większa powierzchnia pochłaniania promieniowania przekłada się bezpośrednio na zwiększoną produkcję energii w porównaniu z pojedynczymi modułami.

Skokowy wzrost mocy całkowitej

Każdy kolejny panel dodaje swoją nominalną wartość do całkowitej wydajności instalacji. Przykładowo, 20 modułów o mocy 400 W każdy wygeneruje łącznie 8000 W, podczas gdy samotny element osiąga jedynie swoje podstawowe 400 W. Ta różnica pozwala zaspokoić znaczną część energetycznych potrzeb gospodarstwa domowego.

Szeregowe połączenia rozwiązują problem napięcia

Typowe falowniki jednofazowe wymagają minimum 150–200 V do poprawnego funkcjonowania. Pojedynczy moduł wytwarza zaledwie 35 V, co jest niewystarczające. Natomiast sześć połączonych szeregowo elementów dostarcza już 210 V, gwarantując stabilną pracę całej instalacji.

Wysokie napięcie pozwala na ograniczenie strat przesyłowych

Transport energii przy podwyższonych wartościach napięciowych dramatycznie redukuje ubytki w przewodach. Zgodnie z prawem Ohma, straty wyrażone wzorem I²R są znacznie mniejsze w systemie działającym przy 400 V i 5 A niż w instalacji o parametrach 100 V i 20 A przy identycznej mocy 2000 W.

Optymizatory neutralizują efekt cieniowania

Klasyczne szeregowe połączenie ma istotną słabość – zacieniony element ogranicza wydajność całego ciągu. Optymizatory mocy skutecznie eliminują tę wadę, umożliwiając każdemu modułowi osiąganie maksymalnego punktu pracy.

W sytuacjach częściowego zacienienia potrafią zwiększyć produkcję o 15–25%.

Adaptacyjne konfiguracje dla nietypowych powierzchni

Kombinacje różnych typów połączeń umożliwiają optymalne wykorzystanie nieregularnych dachów. Instalatorzy mogą konstruować szeregi o zróżnicowanych długościach, łącząc je następnie równolegle dla maksymalnego zagospodarowania dostępnej przestrzeni. Na skomplikowanych konstrukcjach dachowych mieszczą się więcej paneli niż w standardowych układach.

Zwiększona odporność na awarie

Równoległe połączenie szeregów wprowadza element redundancji do systemu. Uszkodzenie jednego ciągu nie paraliżuje pozostałych części instalacji.

Układ składający się z 4 szeregów po 5 paneli zachowuje 75% funkcjonalności przy awarii jednego z nich, podczas gdy pojedynczy 20-elementowy szereg całkowicie przestaje działać przy uszkodzeniu któregokolwiek modułu.

Optymalizacja kosztów inwestycyjnych

Ekonomiczna efektywność wzrasta dzięki rozłożeniu wydatków stałych na większą liczbę elementów. Koszt falownika, konstrukcji montażowej i samej instalacji rozprowadza się na całkowitą moc systemu, co obniża jednostkową cenę za każdy watt.

Jedna instalacja 10 kW okazuje się proporcjonalnie tańsza od dwóch niezależnych systemów po 5 kW.

Inteligentne algorytmy śledzenia mocy

Zaawansowane techniki MPPT (Maximum Power Point Tracking) potrafią podnieść efektywność o 15–30%. Współczesne falowniki wykorzystują algorytmy stale monitorujące punkt maksymalnej mocy całej instalacji, dynamicznie dostosowując parametry do różnych warunków nasłonecznienia i temperatury otoczenia.

Kompleksowe systemy nadzoru

Połączenie wielu paneli otwiera możliwości implementacji zaawansowanych rozwiązań monitoringowych. Te systemy na bieżąco kontrolują wydajność poszczególnych sekcji instalacji, identyfikując moduły o obniżonych parametrach pracy.

Dzięki temu możliwa jest szybka diagnoza i naprawa przed wystąpieniem znaczących spadków w produkcji energii.

Wyłącznik ppoż fotowoltaika – sprawdź dlaczego go potrzebujesz!

Jakie metody łączenia paneli fotowoltaicznych są najczęściej stosowane?

W branży fotowoltaicznej korzystamy z trzech podstawowych sposobów łączenia paneli, z których każdy odpowiada określonym potrzebom technicznym i ekonomicznym projektu.

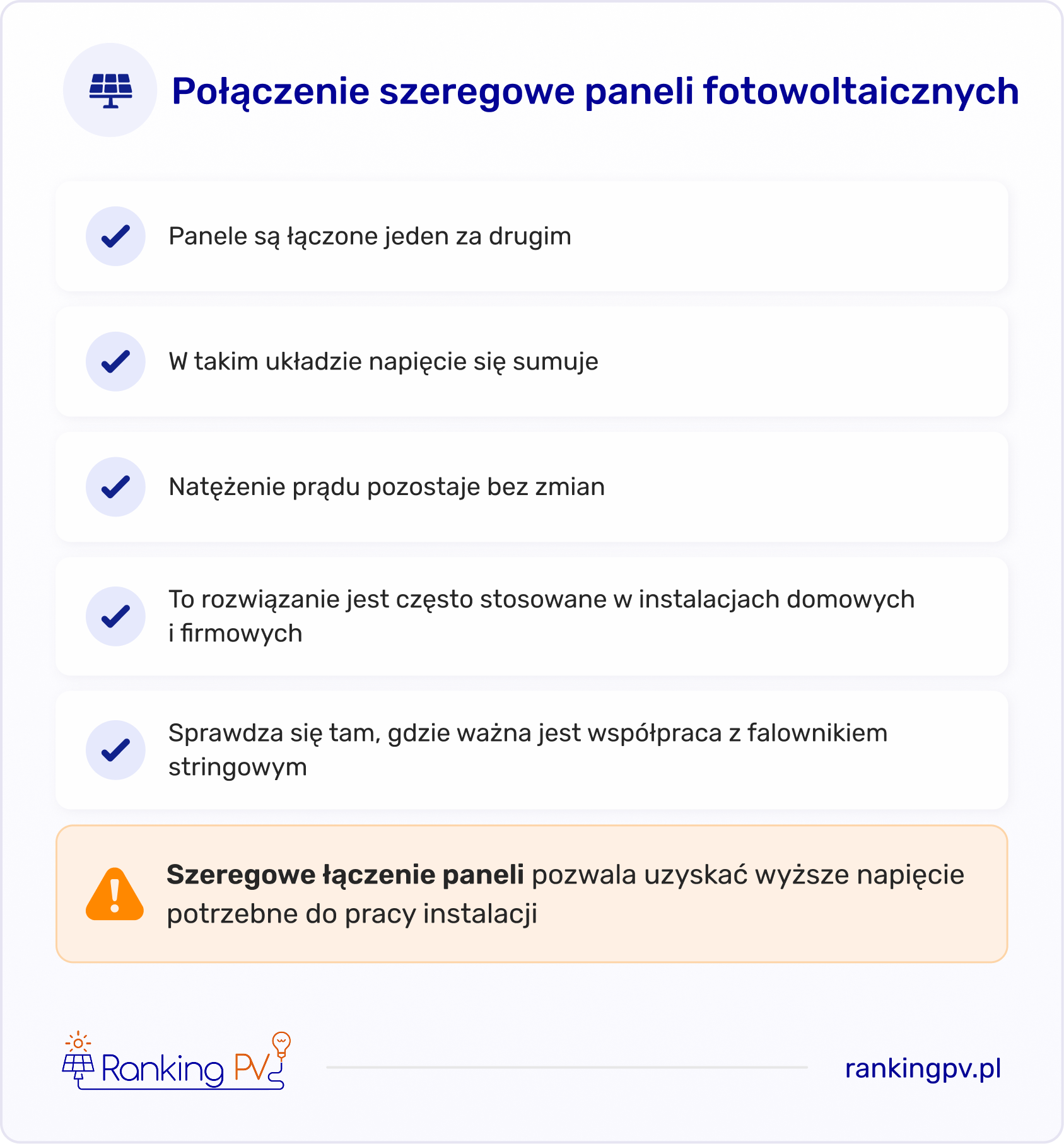

Połączenie szeregowe – klasyczne podwyższanie napięcia

Metoda szeregowa dominuje w instalacjach mieszkaniowych i biznesowych. Panele fotowoltaiczne łączy się kolejno – plus pierwszego modułu z minusem następnego. Dzięki temu napięcia się dodają, podczas gdy natężenie prądu utrzymuje stałą wartość.

Standardowy string obejmuje 8–12 modułów, wytwarzając napięcie robocze 280–420 V przy natężeniu 8–11 A. Popularność tej metody wynika z doskonałej współpracy z falownikami stringowymi.

Urządzenia te potrzebują konkretnego poziomu napięcia wejściowego – pojedynczy moduł o napięciu 35 V nie wystartuje typowego falownika. Natomiast 10 szeregowo połączonych paneli osiągnie 350 V, gwarantując optymalną wydajność całego systemu.

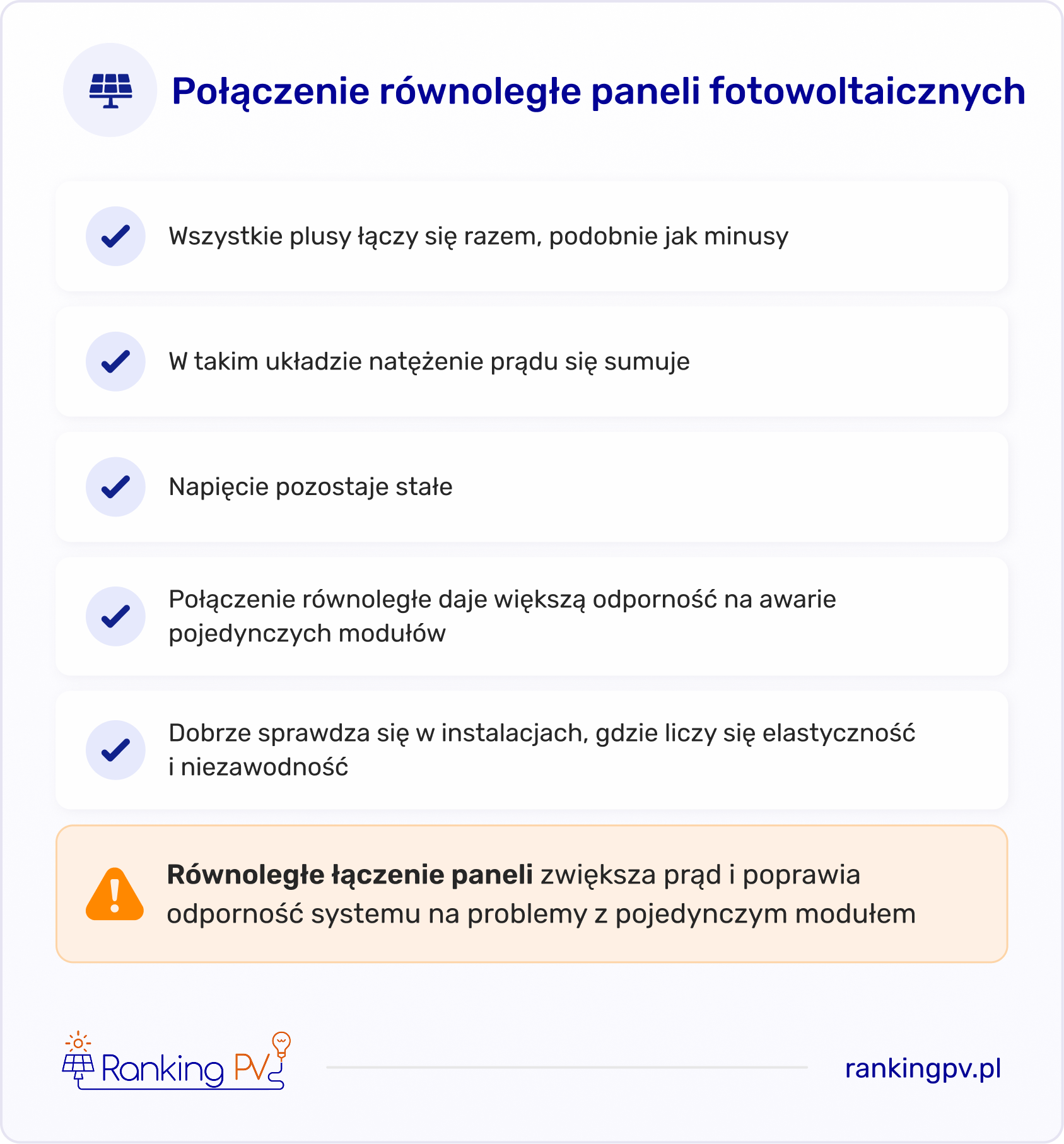

Połączenie równoległe – wyższy prąd i większa niezawodność

Połączenie równoległe paneli polega na tym, że wszystkie bieguny dodatnie łączymy ze sobą, podobnie postępując z ujemnymi. Metoda ta sumuje natężenia prądów poszczególnych modułów, zachowując stałe napięcie.

Przykładowo: 4 równolegle połączone panele (każdy 35 V, 10 A) wyprodukują 35 V przy natężeniu 40 A. Konfiguracja sprawdza się w systemach niskiego napięcia oraz instalacjach z mikro-falownikami lub optymalizatorami.

Połączenie równoległe sprawdzi się najlepiej przy mniejszych zestawach fotowoltaicznych lub w warunkach zmiennego nasłonecznienia.

Główną zaletą jest wyższa odporność na awarie – uszkodzenie jednego modułu nie zakłóca funkcjonowania pozostałych elementów.

Połączenie równoległe działa odwrotnie niż połączenie szeregowe.

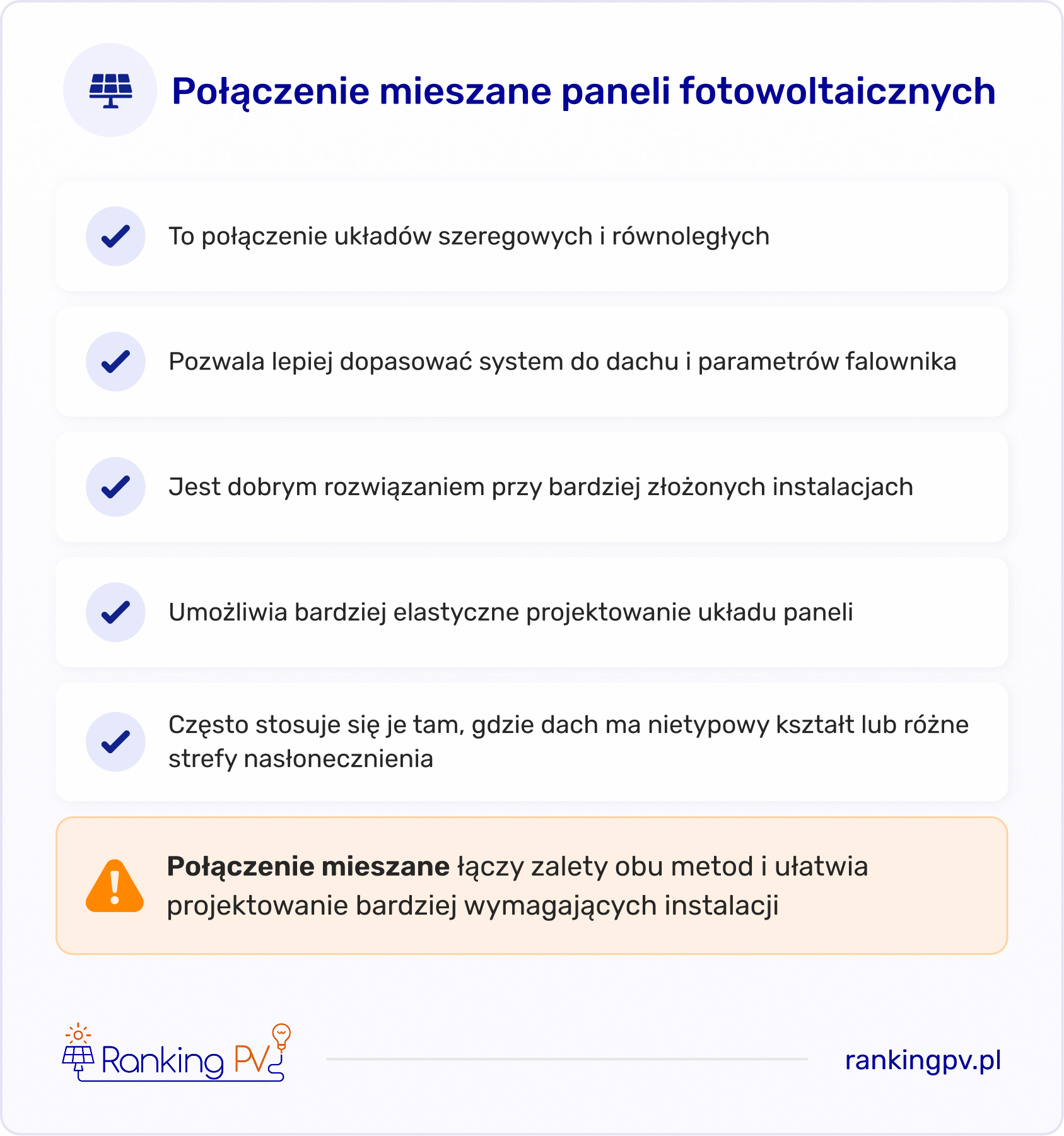

Układy hybrydowe – dostosowanie do skomplikowanych warunków

Konfiguracje mieszane wykorzystują mocne strony obu wcześniejszych metod. Tworzymy stringi, które następnie łączymy równolegle. Typowym rozwiązaniem jest układ trzech szeregów po 6 modułów.

Takie podejście idealnie wykorzystuje nieregularne powierzchnie dachów. Instalatorzy mogą dostosowywać długość stringów do dostępnej przestrzeni, następnie łącząc je równolegle dla maksymalizacji całkowitej mocy.

Systemy z optymalizatorami mocy

Coraz powszechniejsze staje się wyposażanie każdego panelu w indywidualny optymalizator. Rozwiązanie pozwala na szeregowe połączenie bez typowych strat spowodowanych cieniowaniem czy niejednorodnymi parametrami modułów.

Optymalizatory umożliwiają każdemu panelowi pracę w optymalnym punkcie, niezależnie od pozostałych elementów szeregu. W warunkach częściowego zacienienia instalacje z optymalizatorami osiągają o 12–20% wyższą produkcję energii niż standardowe układy szeregowe.

Mikro-falowniki – najnowocześniejsze podejście

Mikro-falowniki podłączane bezpośrednio do każdego panelu reprezentują najbardziej zaawansowaną technologię. Każdy moduł funkcjonuje autonomicznie, przekazując energię do sieci jako prąd zmienny.

Rozwiązanie całkowicie eliminuje problemy z dopasowaniem parametrów elektrycznych i maksymalizuje produkcję przy zróżnicowanym nasłonecznieniu. Systemy z mikro-falownikami oferują najwyższą elastyczność instalacyjną oraz łatwą rozbudowę przez dodawanie kolejnych modułów bez przebudowy istniejącej konfiguracji.

Zaawansowane rozwiązania przemysłowe

Duże farmy fotowoltaiczne wykorzystują skomplikowane konfiguracje z centralną inwersją. Dziesiątki stringów łączy się równolegle do wspólnego falownika centralnego o mocy przekraczającej 1 MW.

Takie instalacje wymagają skrzynek łączeniowych DC oraz systemów monitoringu umożliwiających kontrolę każdego szeregu z osobna.

Wybór odpowiedniej metody łączenia zależy od wielkości instalacji, warunków miejscowych, budżetu oraz wymagań dotyczących niezawodności i przyszłej rozbudowy systemu.

Ulga termomodernizacyjna na fotowoltaikę – ile można zyskać?

Jakie elementy instalacji są kluczowe przy łączeniu paneli fotowoltaicznych?

Poprawne funkcjonowanie instalacji fotowoltaicznej zależy od wysokiej jakości komponentów specjalistycznych. Każdy element systemu musi spełniać ścisłe wymagania techniczne, co gwarantuje długoletnie i bezawaryjne działanie całej instalacji.

Przewody DC – podstawa instalacji

Kable prądu stałego stanowią fundament każdego systemu PV. Charakteryzują się podwójną izolacją oraz wyjątkową odpornością na promieniowanie UV, ekstremalne temperatury (od –40°C do +90°C) i wysoką wilgoć.

Dobór odpowiedniego przekroju zależy od natężenia przepływającego prądu. W praktyce wykorzystuje się przewody 4 mm² lub 6 mm² dla stringów o obciążeniu do 15 A. Wysokiej jakości kable PV zachowują parametry przez ponad ćwierć wieku, osiągając wytrzymałość dielektryczną na poziomie minimum 1800 V.

Optymalizacja przekroju przekłada się bezpośrednio na minimalizację strat energetycznych. Ilustrując to przykładem: 50-metrowy odcinek kabla 6 mm² powoduje utratę jedynie 1,2% mocy.

Złącza MC4 – branżowy standard

Konektory MC4 (Multi-Contact 4mm) to uniwersalne rozwiązanie dla modułów fotowoltaicznych. Wodoodporne złącza wytrzymują obciążenie 30 A przy napięciu 1500 V DC. Klasa ochrony IP67 zapewnia szczelność nawet podczas zanurzenia na głębokość jednego metra.

Fachowo zamontowane konektory MC4 gwarantują niezawodność przez 25 lat eksploatacji. Dzięki rezystancji przejścia poniżej 0,5 mΩ oraz mechanizmowi blokującemu, wykluczają ryzyko przypadkowego rozłączenia.

Falowniki – serce systemu

Te kluczowe urządzenia przekształcają prąd stały w zmienny, dostosowując go do parametrów sieci elektrycznej. Specyfikacja wejściowa falownika determinuje sposób konfiguracji paneli. Standardowe jednostki jednofazowe pracują w zakresie 150–800 V, akceptując maksymalnie 15 A na pojedyncze wejście MPPT.

Najnowsze modele wyposażono w 2–4 niezależne trackery MPPT, umożliwiając podłączenie stringów o zróżnicowanych orientacjach. Sprawność konwersji przekracza 98%, a wbudowane systemy zabezpieczeń eliminują ryzyko przepięć i zwarć.

Konstrukcje montażowe

Solidne systemy mocujące muszą sprostać obciążeniom śniegowym sięgającym 5400 Pa oraz sile wiatru do 2400 Pa zgodnie z europejskimi normami. Aluminiowe profile i elementy ze stali nierdzewnej zapewniają trwałość minimum 25 lat.

Szyny montażowe umożliwiają precyzyjne pozycjonowanie modułów przy jednoczesnym zagwarantowaniu właściwej cyrkulacji powietrza. Minimalna odległość 20 mm między panelami przeciwdziała problemom związanym z przegrzewaniem.

Skrzynki łączeniowe DC

Rozległe instalacje wymagają zastosowania rozdzielnic prądu stałego. Hermetyczne obudowy koncentrują połączenia wielu stringów, zawierając bezpieczniki zabezpieczające przed przeciążeniem. Każdy szereg wymaga indywidualnej ochrony o wartości równej 125% prądu nominalnego.

Profesjonalne rozdzielnice wyposażono w ograniczniki przepięć klasy II, chroniące przed skutkami wyładowań atmosferycznych. Stopień szczelności IP65 predysponuje je do pracy w warunkach zewnętrznych.

Uziemienie i ochrona

Wszystkie metalowe komponenty systemu wymagają właściwego uziemienia z wykorzystaniem przewodów o przekroju minimum 6 mm². W instalacjach domowych rezystancja uziemienia nie może przekraczać 30 Ω.

Ograniczniki przepięć w rozdzielniach chronią przed uderzeniami piorunów. Urządzenia klasy I neutralizują przepięcia przekraczające 4 kV, podczas gdy typ II ogranicza impulsy do poziomu 2,5 kV.

Monitoring i nadzór

Współczesne systemy fotowoltaiczne integrują zaawansowane rozwiązania telemetryczne umożliwiające zdalny monitoring. Inteligentne liczniki dokumentują produkcję energii każdego szeregu z osobna.

Nowoczesne platformy analityczne identyfikują anomalie w czasie rzeczywistym, lokalizując uszkodzone moduły czy problemy z okablowaniem. Funkcjonalność predykcyjna ostrzega użytkowników przed potencjalnymi awariami.

Bezpieczeństwo i sygnalizacja

Każda instalacja wymaga głównego wyłącznika DC umieszczonego w łatwo dostępnym miejscu, pozwalającego na natychmiastowe odcięcie zasilania w sytuacjach awaryjnych. Obowiązkowe są również odpowiednie oznaczenia ostrzegawcze.

Systemy szybkiego wyłączania (RSD) automatycznie redukują napięcie, obniżając je poniżej 80 V w ciągu 30 sekund. To rozwiązanie znacząco podnosi poziom bezpieczeństwa dla służb ratowniczych podczas akcji na obiektach z instalacjami PV.

Jakie są korzyści i ryzyka związane z łączeniem paneli fotowoltaicznych?

Właściwe łączenie paneli fotowoltaicznych decyduje o sukcesie całej inwestycji. Choć przynosi wymierne korzyści, wymaga przemyślanego podejścia oraz znajomości zarówno zalet, jak i potencjalnych zagrożeń.

Główne korzyści z łączenia modułów:

• znaczący wzrost produkcji energii,
• obniżenie kosztów dzięki ekonomii skali,
• lepsze wykorzystanie dostępnej przestrzeni dachu,
• prostsza infrastruktura z mniejszą ilością kabli i niższymi kosztami eksploatacji,
• zaawansowany monitoring umożliwiający szybsze wykrywanie usterek i optymalizację pracy.

Przykładowo, instalacja z 24 modułami po 450 W generuje łącznie 10,8 kW mocy, co wystarcza, aby pokryć roczne zapotrzebowanie przeciętnego gospodarstwa domowego. Jeden panel osiąga zaledwie 450 W. Wydatki mogą być zredukowane nawet o 25% dzięki tańszym falownikom, konstrukcjom nośnym oraz robocie montażowej. Przemyślane rozmieszczenie pozwala wykorzystać do 95% powierzchni dachu, a centralizacja systemu ułatwia obsługę i obniża koszty eksploatacji.

Ryzyka wymagające uwagi:

• ryzyko tzw. „najsłabszego ogniwa” w połączeniach szeregowych,
• awarie przewodów mogą powodować wyłączenie wielu modułów jednocześnie,
• niejednorodność parametrów między panelami generuje straty rzędu 3-8%,
• wysokie napięcie (700–800 V DC) wymaga specjalnych zabezpieczeń,
• diagnostyka usterek jest czasochłonna w dużych instalacjach,
• rozbudowa systemu często wymaga zmiany falownika lub rekonfiguracji układu.

Wpływ na niezawodność systemu

Inteligentny podział na równoległe grupy zwiększa bezpieczeństwo – instalacja z czterema stringami zachowuje 75% wydajności przy awarii jednego z nich, podczas gdy długi pojedynczy szereg całkowicie przestaje działać. Centralny falownik, chociaż stanowi siłę systemu, to jego awaria zatrzymuje produkcję do czasu naprawy. Rozległe instalacje wymagają profesjonalnego serwisu oraz specjalistycznego sprzętu, co różni się od prostoty obsługi pojedynczych modułów.

Prawidłowe łączenie paneli fotowoltaicznych pozwala uniknąć pętli indukcyjnej i wpływa na wydajność systemu.

Łączenie paneli fotowoltaicznych oferuje przekonujące argumenty ekonomiczne i techniczne. Sukces zależy jednak od przemyślanego projektu, fachowej instalacji oraz dopasowania konfiguracji do lokalnych warunków i indywidualnych potrzeb. Konsultacja z ekspertami przed podjęciem decyzji to inwestycja w długoterminową efektywność systemu.

Jakie praktyki zapewniają bezpieczne i trwałe łączenie paneli fotowoltaicznych?

Bezpieczna instalacja fotowoltaiczna zaczyna się od przemyślanego wyboru komponentów. Każdy element musi posiadać odpowiednie certyfikaty zgodności z europejskimi standardami – to niepodważalny fundament całego projektu.

Przewody prądu stałego wymagają spełnienia normy EN 50618, podczas gdy złącza MC4 muszą posiadać certyfikację TÜV lub jej równoważnik. Falowniki natomiast potrzebują oznaczenia CE wraz z zgodnością z normą EN 50438, regulującą przyłączanie urządzeń do sieci energetycznej.

Temperatura otoczenia odgrywa kluczową rolę w trwałości połączeń elektrycznych. Przewody DC charakteryzują się współczynnikiem temperaturowym około -0,4%/°C, co przekłada się na spadek przewodności wraz ze wzrostem temperatury.

Praktyczne zastosowanie tej wiedzy oznacza dobieranie kabli o większym przekroju w regionach o wysokich temperaturach letnich, szczególnie gdy temperatura przekracza 35°C. To proste rozwiązanie zapobiega problemom eksploatacyjnym.

Profesjonalne wykonanie połączeń wymaga wykorzystania specjalistycznych narzędzi. Zaciski MC4 powinny być dokręcone z momentem 2,5–3,0 Nm, co gwarantuje rezystancję przejścia poniżej 0,5 mΩ. Nieprawidłowo zamontowane konektory generują nadmierną rezystancję, prowadząc do lokalnego przegrzewania i degradacji kontaktów.

Hermetyzacja stanowi fundament długoterminowej niezawodności systemu. Zewnętrzne połączenia muszą spełniać wymagania klasy szczelności IP67, która wytrzymuje zanurzenie na metrowej głębokości przez pół godziny. Realizacja tego standardu wymaga zastosowania silikonowych uszczelek oraz termokurczliwych tulei w miejscach połączeń.

Degradujące działanie promieniowania UV na izolację przewodów neutralizują kable certyfikowane zgodnie z normą TÜV 2 PfG 1169/08.2007. Charakteryzują się one odpornością na 25-letnie narażenie na promieniowanie słoneczne bez utraty właściwości.

Cykliczne wahania temperatur powodują rozszerzalność termiczną materiałów, dlatego pętle kompensacyjne w okablowaniu zapobiegają napięciom mechanicznym. Przewody nie mogą być napinane do granic wytrzymałości – konieczny jest luz termiczny 2–3 cm na każdy metr długości.

Pomiary rezystancji izolacji przed pierwszym uruchomieniem wymagają megaomomierza o napięciu testowym 1000 V DC. Minimalna wartość izolacji między przewodami a masą musi wynosić 1 MΩ na każdy kilovolt napięcia roboczego. Przykładowo, instalacja 800 V DC powinna wykazywać rezystancję izolacji minimum 800 MΩ.

Kluczowe znaczenie ma prawidłowa polaryzacja połączeń. Niewłaściwe połączenie biegunów skutkuje przepływem prądu zwrotnego przez diody bypass, generując straty mocy sięgające 30% i przegrzewanie modułów. Kolorystyczne oznakowanie stringów – czerwone dla bieguna dodatniego, niebieskie dla ujemnego – eliminuje ryzyko pomyłek.

Termowizyjne testy po uruchomieniu ujawniają punkty o podwyższonej rezystancji. Prawidłowo funkcjonujące połączenia wykazują temperaturę zbliżoną do otoczenia, podczas gdy różnice przekraczające 10°C sygnalizują problemy wymagające natychmiastowej interwencji.

Ograniczniki przepięć klasy I w rozdzielniach głównych neutralizują bezpośrednie uderzenia piorunów o energii do 10 kA. Urządzenia typu II chronią poszczególne stringi, ograniczając przepięcia indukowane do 2,5 kV. Czas reakcji poniżej 25 nanosekund zapewnia skuteczną ochronę półprzewodników.

Uziemienie konstrukcji montażowych wymaga przewodu ochronnego o przekroju minimum 6 mm². Rezystancja nie może przekraczać 10 Ω w instalacjach przemysłowych ani 30 Ω w obiektach mieszkalnych. Dodatkowa elektroda uziemiająca poprawia rozkład potencjałów przy wyładowaniach atmosferycznych.

Inteligentne czujniki na każdym module umożliwiają wykrywanie anomalii przed wystąpieniem awarii. Algorytmy analityczne identyfikują degradację przekraczającą 0,8% rocznie, sygnalizując potrzebę serwisu prewencyjnego.

Platformy diagnostyczne rejestrują dane w 5–minutowych interwałach, gromadząc informacje o temperaturze modułów, natężeniu promieniowania, wydajności stringów oraz wskaźnikach jakości energii. Automatyczne raporty miesięczne dokumentują zgodność z warunkami gwarancji.

Semestralne przeglądy obejmują kontrolę mocowania paneli słonecznych, stanu przewodów oraz funkcjonowania zabezpieczeń. Inspekcja termowizyjna identyfikuje ukryte defekty w połączeniach elektrycznych zanim staną się widoczne.

Kalibracja urządzeń pomiarowych zapewnia dokładność odczytów – czujniki promieniowania wymagają porównania ze wzorcem co 12 miesięcy, a mierniki energii podlegają legalizacji zgodnie z krajowym prawodawstwem. Dokumentacja każdej interwencji serwisowej tworzy historię eksploatacyjną instalacji, ułatwiając planowanie wymian komponentów i służąc jako dowód przestrzegania procedur gwarancyjnych.

Gdzie i kiedy warto zastosować łączenie paneli fotowoltaicznych?

Łączenie paneli fotowoltaicznych ma szerokie zastosowanie, choć niektóre sytuacje szczególnie tego wymagają.

Duże obiekty przemysłowe i komercyjne

Fabryki, centra handlowe oraz magazyny z powierzchniami powyżej 1000 m² stanowią idealne lokalizacje dla tej technologii. Rozległe, płaskie dachy umożliwiają optymalną instalację setek modułów bez problemów z cieniowaniem czy skomplikowaną geometrią budynku. Systemy o mocy 500 kW – 5 MW wykorzystują centralne falowniki, które najefektywniej pracują przy znacznych obciążeniach.

Przykładowo, centrum logistyczne z dachem o powierzchni 5000 m² może pomieścić instalację 1,2 MW składającą się z 2400 modułów po 500 W. Takie rozwiązanie generuje około 1,4 GWh energii rocznie, pokrywając całkowite zapotrzebowanie obiektu.

Obszary z wysokim nasłonecznieniem

Regiony z intensywnym promieniowaniem słonecznym powyżej 1400 kWh/m²/rok maksymalizują efektywność systemu. W Polsce południowe województwa, zwłaszcza Małopolska i Podkarpacie, osiągają 1100–1200 kWh/m²/rok, co czyni je atrakcyjnymi dla rozbudowanych instalacji.

Wyższe temperatury wpływają negatywnie na panele krzemowe – każdy stopień powyżej 25°C powoduje spadek mocy o 0,4%. Większe systemy lepiej kompensują te straty, a dodatkowo można w nich zastosować zaawansowane rozwiązania chłodzące.

Ograniczona powierzchnia przy wysokim zapotrzebowaniu

Gdy dostępna przestrzeń jest niewielka, kluczowe staje się zmaksymalizowanie efektywności każdego metra kwadratowego. Gęsto zabudowane centra miast to idealne miejsce dla zintegrowanych systemów, gdzie każdy fragment dachu ma wartość ekonomiczną.

Na dachach mieszkalnych o powierzchni 40–60 m² można zamontować 15–20 połączonych modułów o łącznej mocy 8–10 kW. To wystarczy do pokrycia 70–90% zapotrzebowania przeciętnej rodziny na energię elektryczną.

Redukcja kosztów inwestycji

• projekty powyżej 20 kW charakteryzują się kosztami jednostkowymi około 3500-4000 zł/kW,
• małe systemy domowe osiągają koszty 5500–6500 zł/kW,
• centralne falowniki kosztują 0,15–0,25 zł/W,
• mikro-falowniki to wydatek 0,8–1,2 zł/W,
• w dużych projektach różnica kosztowa ma istotne znaczenie finansowe.

Planowana rozbudowa

Systemy projektowane z perspektywą przyszłej ekspansji wymagają elastycznej architektury. Modularne podejście pozwala na stopniowe dodawanie stringów bez konieczności wymiany falownika czy przebudowy całego układu.

Falowniki z wielokrotnymi wejściami MPPT umożliwiają etapowanie inwestycji – można rozpocząć od dwóch stringów, a później dołączyć kolejne cztery bez dodatkowych kosztów sprzętowych.

Specjalne warunki środowiska

Lokalizacje narażone na częściowe zacienienie wymagają szczególnego podejścia. Instalacje z optymalizatorami mocy skutecznie funkcjonują przy zmiennych warunkach oświetleniowych.

Obszary o podwyższonej wilgotności, nadmorskie tereny czy strefy przemysłowe potrzebują wzmocnionych zabezpieczeń. Połączone systemy łatwiej implementują zaawansowaną ochronę antykorozyjną oraz monitoring parametrów środowiskowych.

Wymogi przepisów i dotacji

Programy wspierania energetyki odnawialnej często preferują większe instalacje. Limity mocy 40–50 kW w schematach dotacyjnych zachęcają do projektowania rozbudowanych systemów, maksymalnie wykorzystujących dostępne wsparcie finansowe.

Prosumenci mogą łączyć moduły w celu osiągnięcia optymalnej mocy mieszczącej się w ramach preferencyjnego rozliczania net-meteringowego, jednocześnie maksymalizując ekonomiczne korzyści z inwestycji.

Jak łączenie paneli fotowoltaicznych wpływa na systemy o różnych mocach?

Projektowanie systemów fotowoltaicznych wymaga różnych podejść w zależności od skali instalacji. Każdy przedział mocy niesie ze sobą unikalne wyzwania związane z konfiguracją elektryczną oraz wyborem odpowiednich typów falowników.

Małe systemy do 10 kW

Domowe instalacje bazują na falownikach stringowych posiadających 1–3 wejścia MPPT. Typowa konfiguracja obejmuje kilka stringów, gdzie każdy zawiera 8–12 paneli fotowoltaicznych. Taki układ generuje napięcie robocze w zakresie 280–420 V przy natężeniu prądu wynoszącym 8–12 A.

Ograniczona liczba modułów umożliwia precyzyjne dopasowanie parametrów elektrycznych. Kluczowe jest zapewnienie identycznych charakterystyk prądowych wszystkich paneli w obrębie jednego stringa, co maksymalizuje efektywność całego systemu.

Dominującym rozwiązaniem w zastosowaniach domowych pozostaje łączenie szeregowe ze względu na prostotę montażu oraz atrakcyjność cenową. Podczas gdy standardowy falownik o mocy 8–10 kW kosztuje 6000–8000 zł, alternatywne rozwiązanie z mikrofalownikami osiąga wartość 15 000–20 000 zł przy podobnej mocy wyjściowej.

Systemy średniej mocy 10–100 kW

Komercyjne instalacje charakteryzują się znacznie większą elastycznością projektową. Wykorzystują trójfazowe falowniki wyposażone w 4–8 wejść MPPT, co pozwala na tworzenie stringów o zróżnicowanych orientacjach względem słońca. Standardowa konfiguracja składa się z 8–15 stringów zawierających po 10–14 modułów, osiągając napięcie 350–490 V.

Często stosuje się rozwiązania hybrydowe, gdzie stringi o podobnej orientacji łączy się szeregowo, a następnie grupuje równolegle według ekspozycji na promieniowanie słoneczne. Południowe stringi mogą zawierać 12 modułów, podczas gdy wschodnie i zachodnie ograniczają się do 10 elementów, kompensując różnice w nasłonecznieniu.

Falowniki tej klasy mocy osiągają imponującą sprawność na poziomie 98,2–98,8%, przekładając się na roczne oszczędności energii wynoszące 200–800 kWh.

Duże systemy powyżej 100 kW

Przemysłowe farmy solarne wykorzystują centralne falowniki o mocach sięgających 500–2500 kW. Pojedynczy inverter może obsługiwać od 50 do 200 stringów za pośrednictwem specjalistycznych rozdzielnic prądu stałego, wyposażonych w bezpieczniki oraz ograniczniki przepięć. Napięcie systemowe osiąga wartości 1000–1500 V DC, minimalizując straty przewodzenia na znacznych odległościach.

Typowe konfiguracje obejmują 15–25 modułów w pojedynczym stringu, generując napięcie robocze 525–875 V. Centralne falowniki wyróżniają się najwyższą sprawnością przekraczającą 98,5% oraz najbardziej konkurencyjnymi kosztami jednostkowymi wynoszącymi 0,12–0,18 zł/W.

Straty i efektywność w różnych skalach

Mniejsze systemy wykazują większą podatność na straty wynikające z niedopasowania parametrów modułów. Różnica 5% w charakterystykach między panelami w 8-elementowym stringu może skutkować utratą 2–3% całkowitej mocy instalacji. W przypadku systemów liczących 500 lub więcej modułów, tego typu niezgodności statystycznie się wyrównują.

Instalacje o wyższej mocy lepiej wykorzystują zaawansowane algorytmy MPPT. Nowoczesne trackery w przemysłowych falownikach próbkują punkt maksymalnej mocy co 10–20 sekund, podczas gdy podstawowe jednostki domowe wykonują tę operację co 30–60 sekund.

Diagnostyka według skali systemu

Instalacje o mocy do 20 kW zadowalają się podstawowym monitoringiem na poziomie falownika. Większe systemy wymagają nadzoru stringowego, umożliwiającego identyfikację problemów w konkretnych grupach modułów.

Megawatowe instalacje implementują monitoring każdego panelu indywidualnie, wykorzystując inteligentne optymalizatory bądź bezprzewodowe czujniki.

Automatyczna diagnostyka w dużych farmach solarnych wykrywa spadki wydajności przekraczające 3% w czasie rzeczywistym, podczas gdy mniejsze systemy wymagają regularnych kontroli manualnych przeprowadzanych co miesiąc lub kwartał.

Podsumowanie

1. Łączenie paneli fotowoltaicznych polega na elektrycznym połączeniu wielu modułów PV, aby uzyskać odpowiednią moc, napięcie i natężenie prądu dla całej instalacji.
2. Stosuje się trzy główne metody: połączenie szeregowe (rośnie napięcie), równoległe (rośnie natężenie prądu) oraz mieszane, które łączą zalety obu rozwiązań.
3. Kluczowe znaczenie ma zgodność parametrów paneli, szczególnie w jednym szeregu, ponieważ słabszy moduł może obniżyć wydajność całego układu.
4. Odpowiednie łączenie zwiększa efektywność systemu, poprawia współpracę z falownikiem, ogranicza straty przesyłowe i pozwala lepiej wykorzystać powierzchnię dachu.
5. W nowoczesnych instalacjach stosuje się także optymalizatory mocy i mikrofalowniki, które poprawiają pracę systemu przy zacienieniu, nierównym nasłonecznieniu i rozbudowie instalacji.
6. Do bezpiecznego łączenia potrzebne są odpowiednie komponenty, m.in. przewody DC, złącza MC4, falownik, zabezpieczenia przepięciowe, uziemienie oraz monitoring.
7. Łączenie paneli przynosi korzyści ekonomiczne i techniczne, takie jak większa produkcja energii, niższy koszt jednostkowy i większa elastyczność projektu, ale wiąże się też z ryzykiem błędów montażowych, strat przy niedopasowaniu modułów i większych wymagań bezpieczeństwa.
8. Najlepsze efekty osiąga się dzięki dobremu projektowi, fachowemu montażowi i regularnym przeglądom, zwłaszcza w większych lub bardziej złożonych instalacjach.
